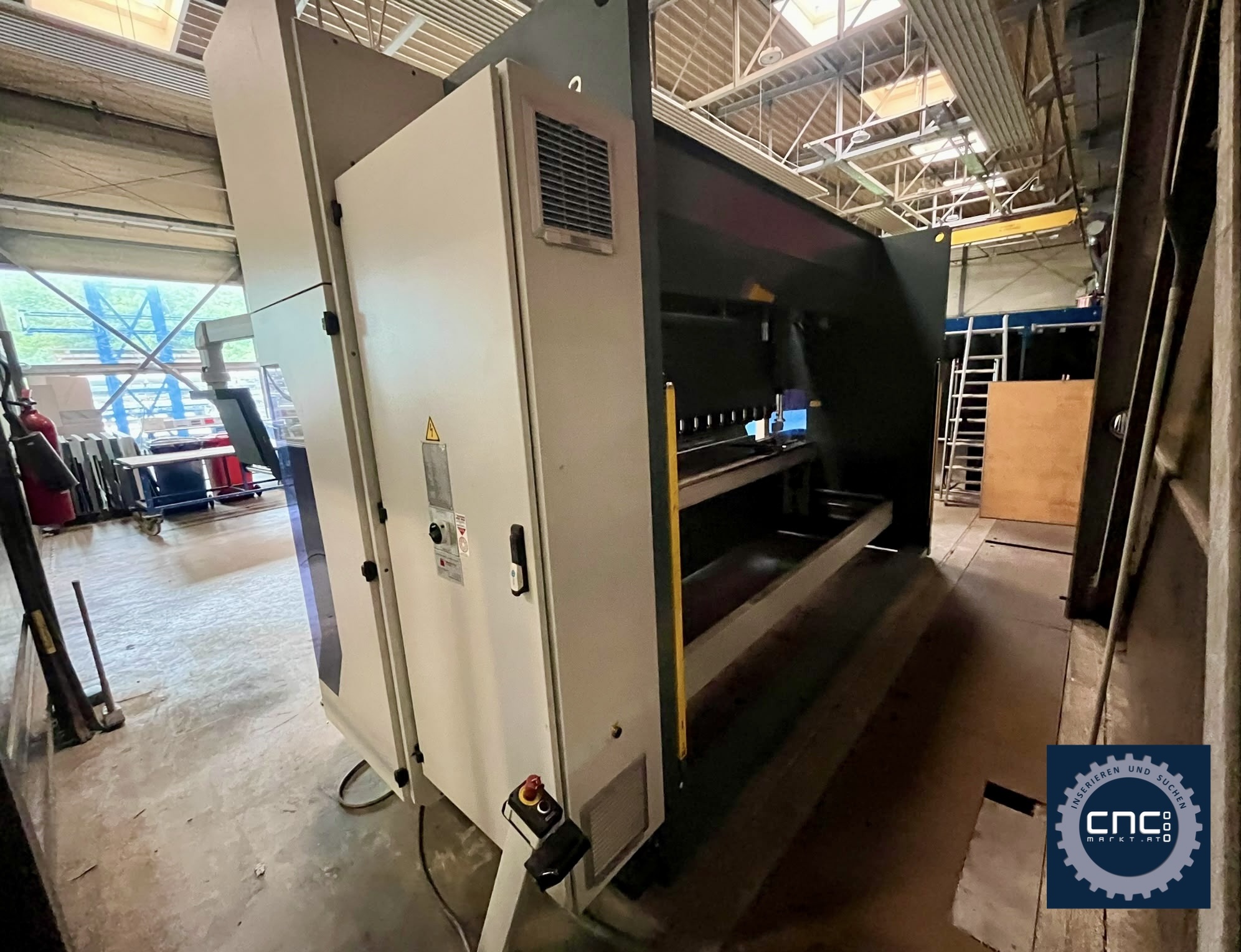

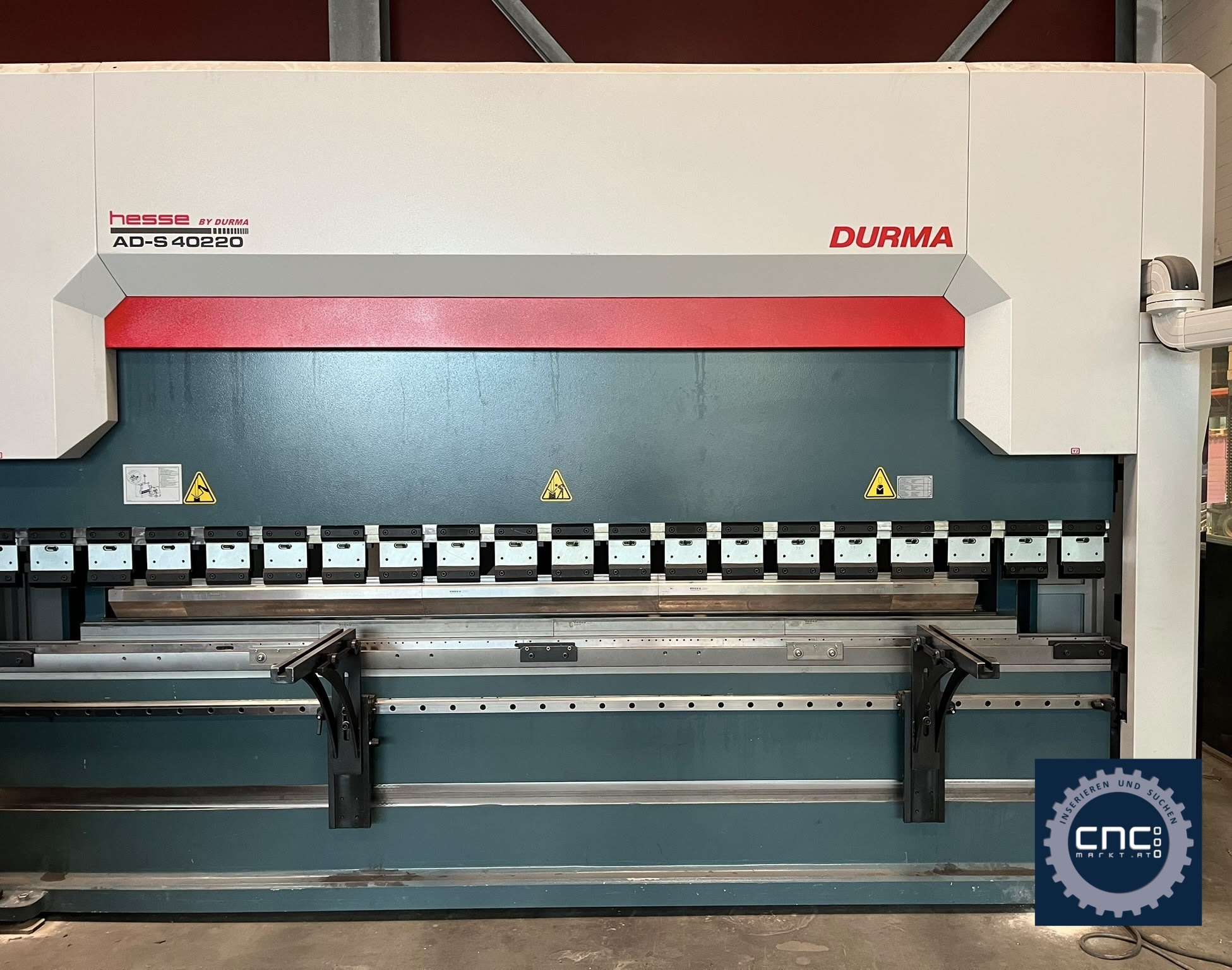

HESSE by DURMA Hydraulische CNC Abkantpresse AD-S 40220

Maschinenbeschreibung:
3 Achsen (Y1, Y2, X)
CNC STEUERUNG DT-15
– 2D Grafikdisplay 15“
– Intuitive Touch-Screen Bedienung (einfaches Zeichnen der Biegekontur mit dem Finger)
– Bedienerfreundliche Programmierung in Dialogform
– Automatische Biegefolgenberechnung
– Automatische Berechnung der gestreckten Länge für den Blechzuschnitt
– Grafischer Produkt- und Werkzeugspeicher
– Korrekturmöglichkeit
– USB Anschlüsse für Backup und Programmauslagerung
– PC Software mit der Programme auch am PC geschrieben
und dann an die Maschine per USB übertragen werden können
Servomotorisch angetriebener Hinteranschlag auf Linearführungen und Kugelumlaufspindeln
Hinteranschlagfingerblöcke auf doppelten Linearführungen
CNC gesteuerte Bombierung
Oberwerkzeug 1010/A/75°, geteilt und gekröpft
4-V Matrizenblock 60×60 2009 (V= 16,22,35 und 50 mm)
Laserschutzvorrichtung Fiessler AKAS am Oberbalken montiert
Blechauflegarme auf Linearführung
Ausrüstung gemäß CE Vorschriften

Technische Daten:
Presskraft 220 to
Biegelänge 4050 mm
Achsen Y1 / Y2 / X Achse
Hub 265 mm
Abstand zwischen den Ständern 3600 mm
Ausladung im Seitenständer 450 mm
Einbauhöhe 530 mm
Antriebskonzept hydraulisch
Eilgang Y-Achse 160 mm/s
Arbeitsgeschwindigkeit Y-Achse 10 mm/s
Rückzugsgeschwindigkeit Y-Achse 140 mm/s
Hinteranschlagsgeschwindigkeit X-Achse 500 mm/s
Hinteranschlagsgeschwindigkeit R-Achse 350 mm/s
Hinteranschlag Verfahrweg R-Achse 250 mm
Tischhöhe 900 mm
Tischbreite 104 mm
Öltank 250 l
Motorleistung 22 kW
