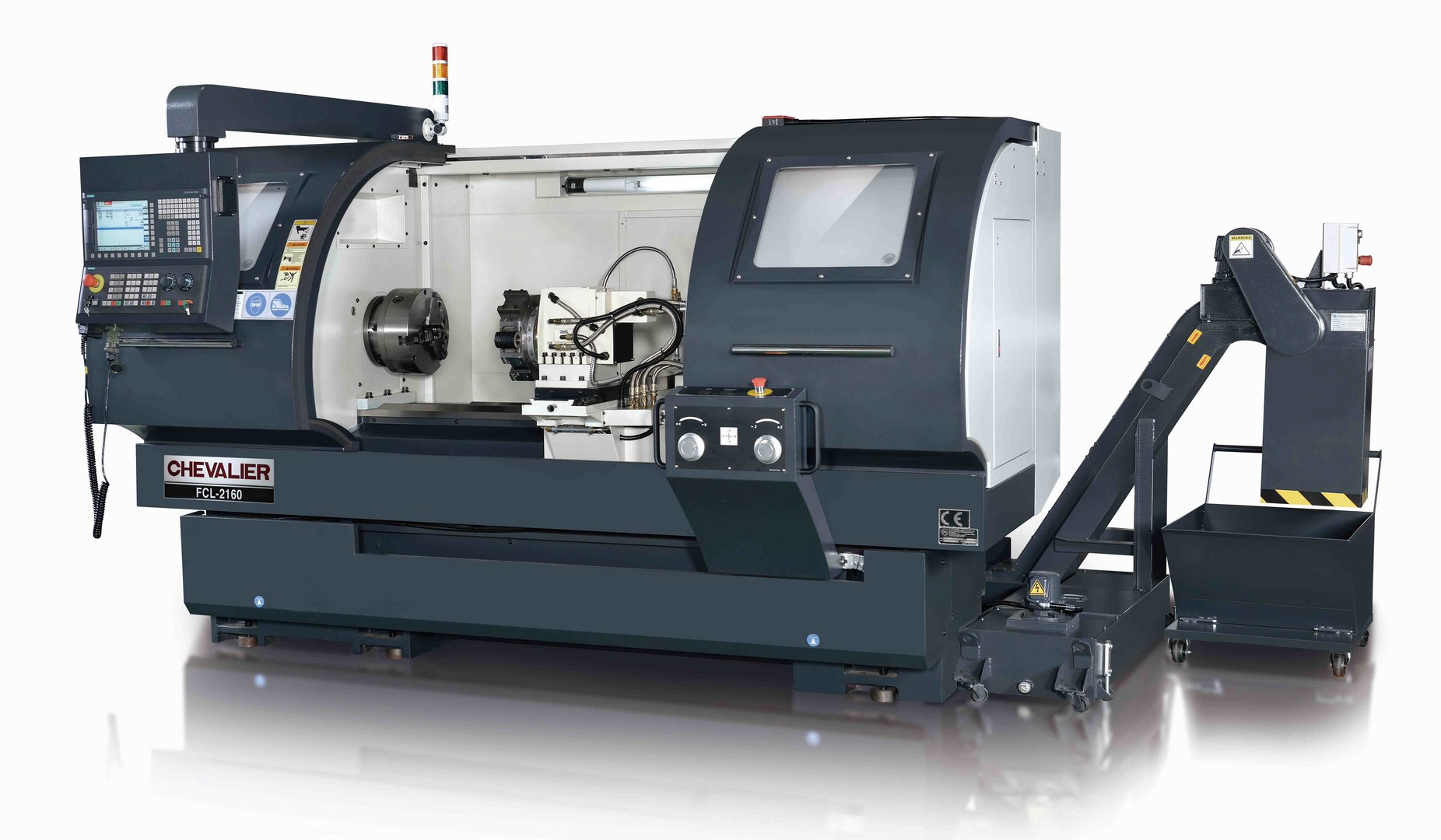

CNC Multifunktions-Drehmaschine CHEVALIER FCL-2160

Metallbearbeitung
+43 2236 63870-0
Österreich
vor 22 Stunden
23 x angesehen

Allgemeine Leistungsdaten

Drehdurchmesser über Bett	540 mm
Spitzenweite	1500 mm
Spindelbohrung	85 mm
Drehdurchmesser über Querschlitten	310 mm
Bettbreite	350 mm
Spindelaufnahme	D1-8
Spindelkegel	1/20 MK
Drehzahlstufen	3
Spindeldrehzahl	27 – 2250 1/min
Quervorschub	5000 mm/min
Eilgang Z-Achse	8000 mm/min
Verstellbereich Querschlitten	280 mm
Reitstock Pinolendurchmesser	75 mm
Reitstock Aufnahme	5 MK
Reitstock Pinolenweg	190 mm
Motorleistung	9 / 13,5 (S1 / S6 40%) kW
Positioniergenauigkeit	0.02 mm
Wiederholgenauigkeit	0.016 mm
Genauigkeitsstandard	ISO3655

Drei Betriebsarten: CNC / teach-in / manuell

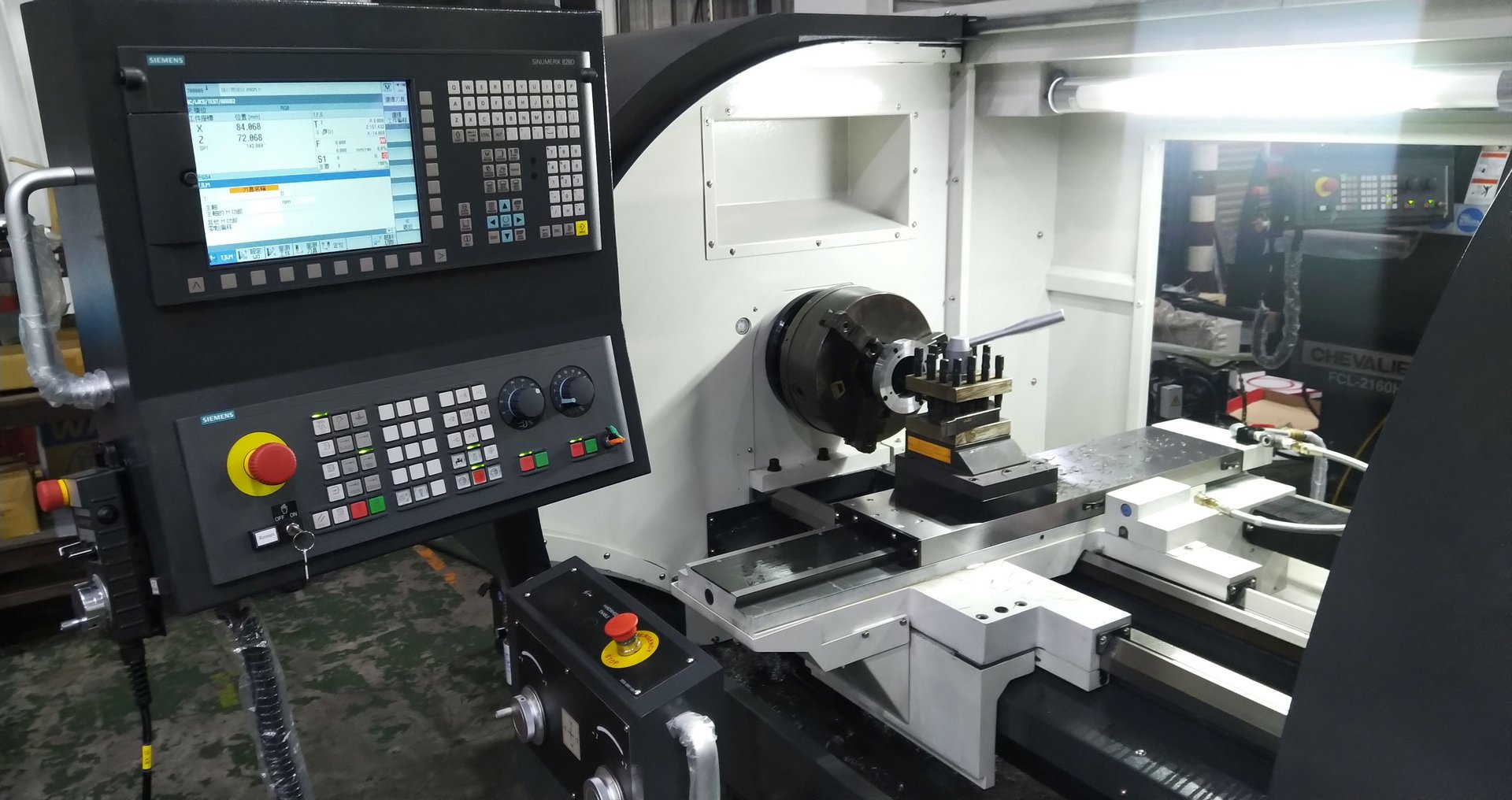

CNC Steuerung Siemens 828D
• 12-Zoll-Farbbildschirm
• Lineare Interpolation
• Kreisinterpolation
• Helixinterpolation
• Skip-Funktion
• Werkstückkoordinatensystem
• Drehung des Koordinatensystems
• Gewindeschneiden ohne Ausgleichsfutter (rigid tapping)
• Spiegelung, Skalierung und Drehung
• Drehzyklus
• ShopTurn-Software

Große Spindelbohrung, mit Präzisionslagern für hohe Genauigkeit und dauerhafte Schnittstabilität.

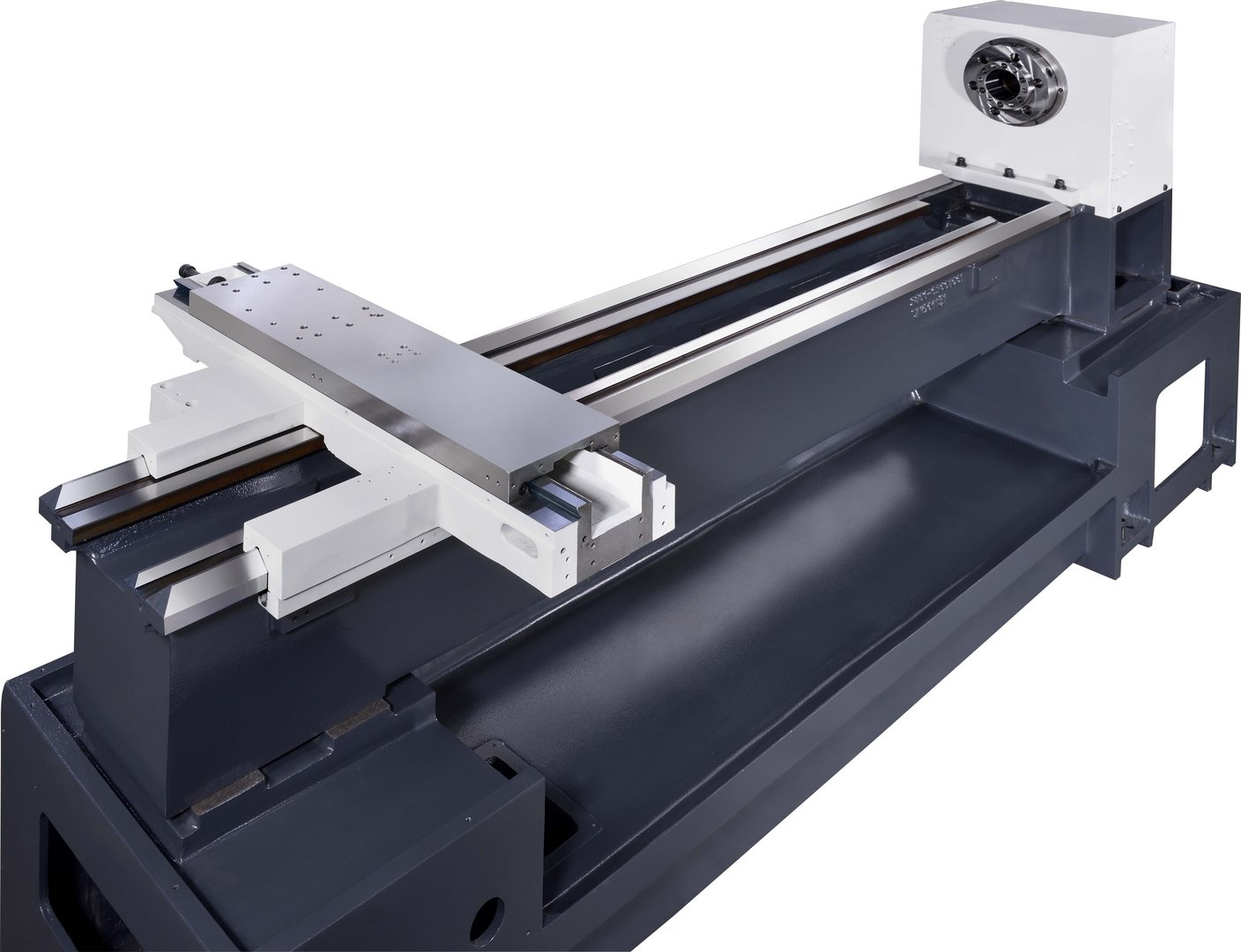

Präzisionskugelumlaufspindel Ø 40 mm (Klasse C5) auf der Z-Achse und Kugelumlaufspindel Ø 25 mm (Klasse C3) auf der X-Achse.
2-Achsen AC Servomotoren

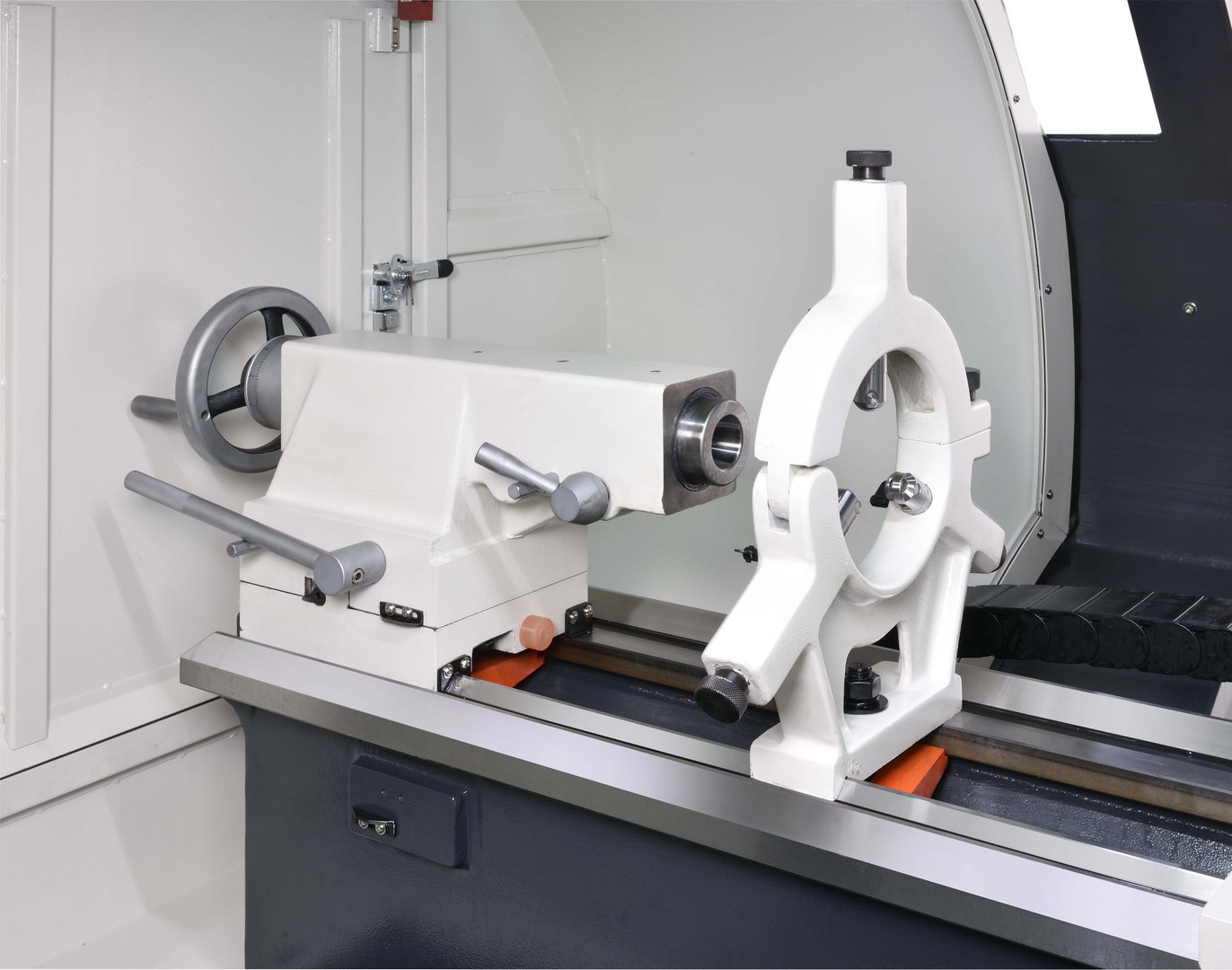

Lünette 50–300 mm, Rollentyp.
Manuelle Reitstockpinole, Durchmesser 75 mm (MK5), Verfahrweg 190 mm.
Programmier- und Bedienungsanleitungen.

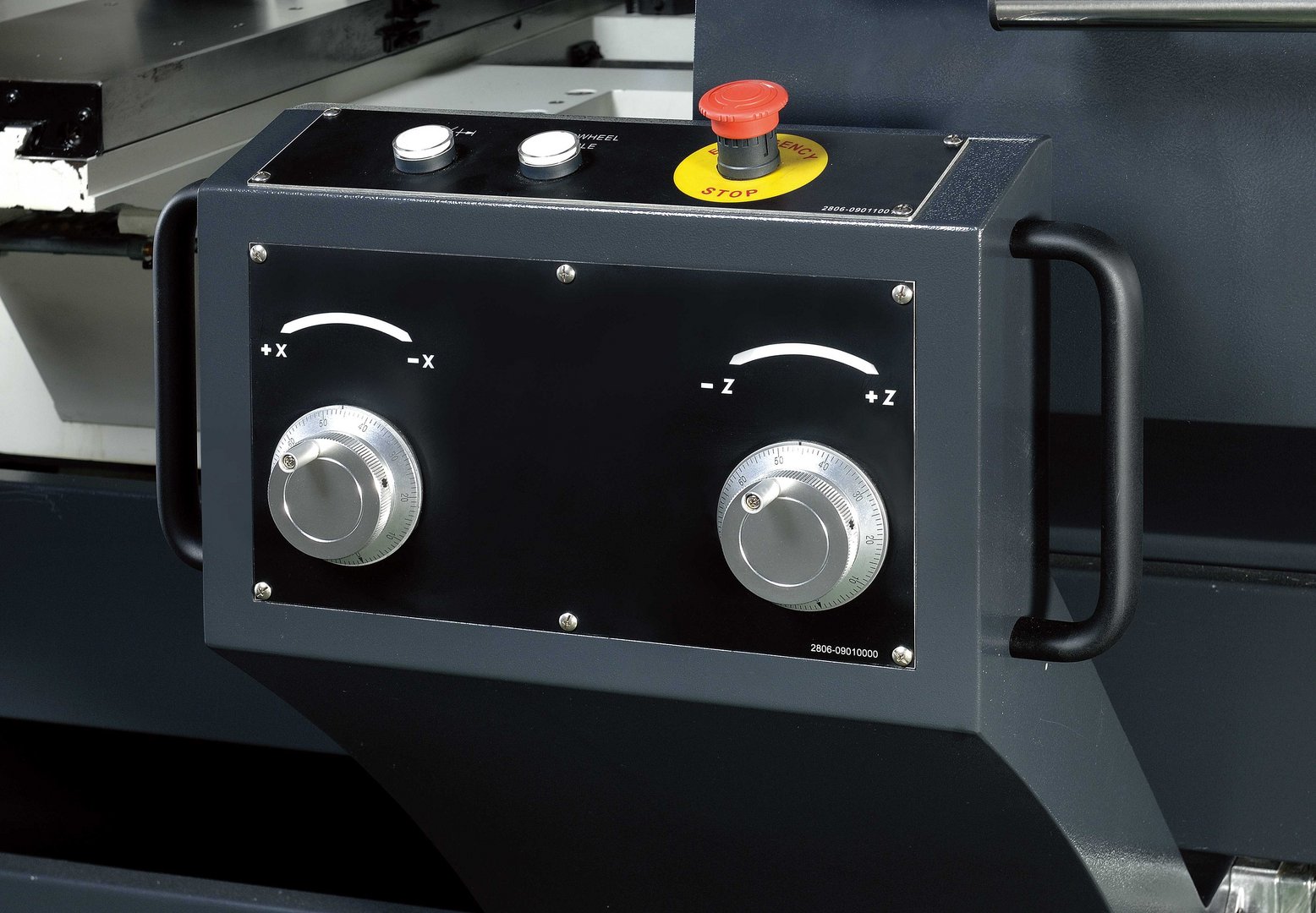

Elektronisches Handrad für X- und Z-Achse

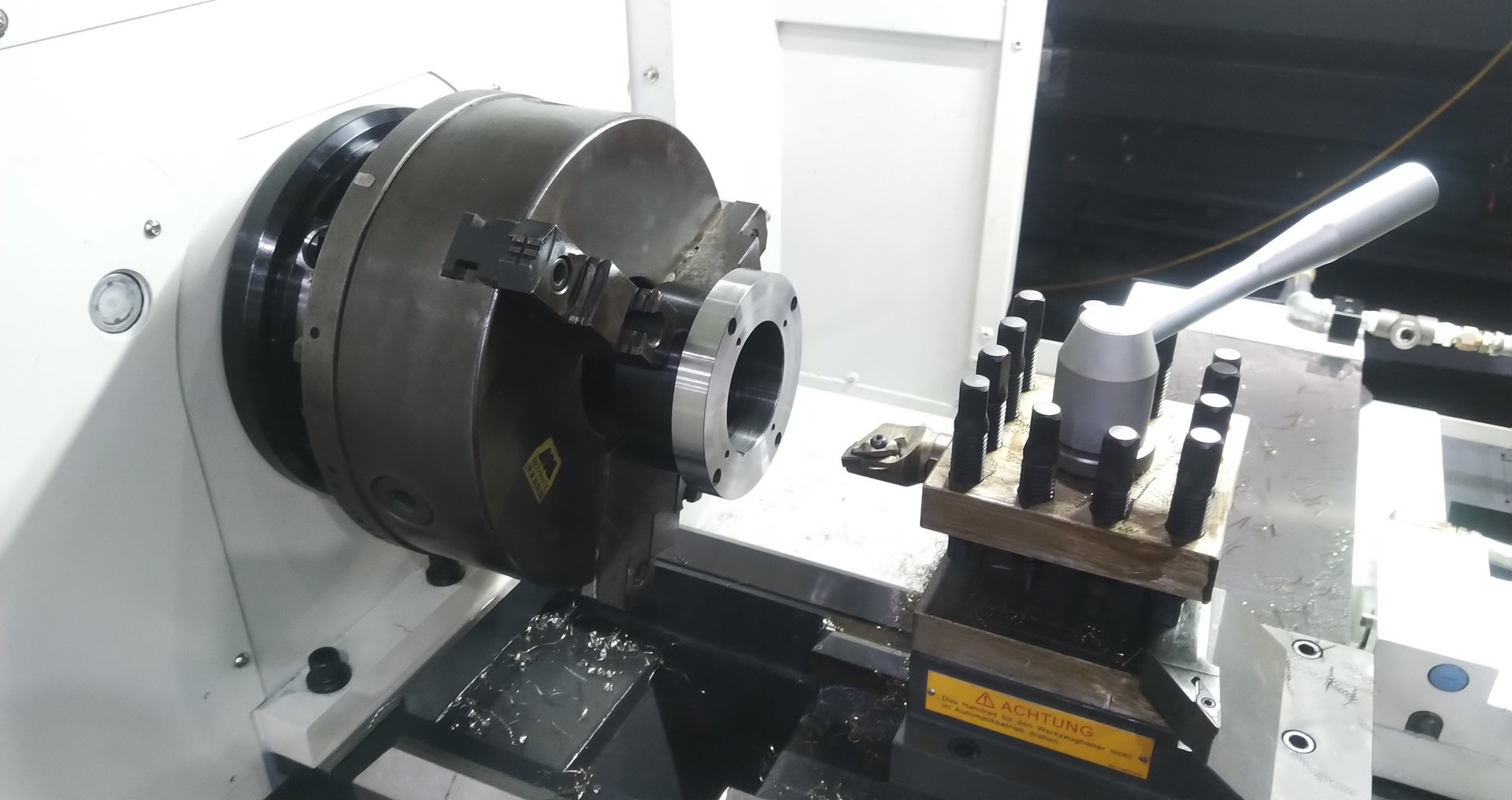

Manueller 4-Stationen-Werkzeughalter (25 x 25 mm)
Automatisches Schmiersystem

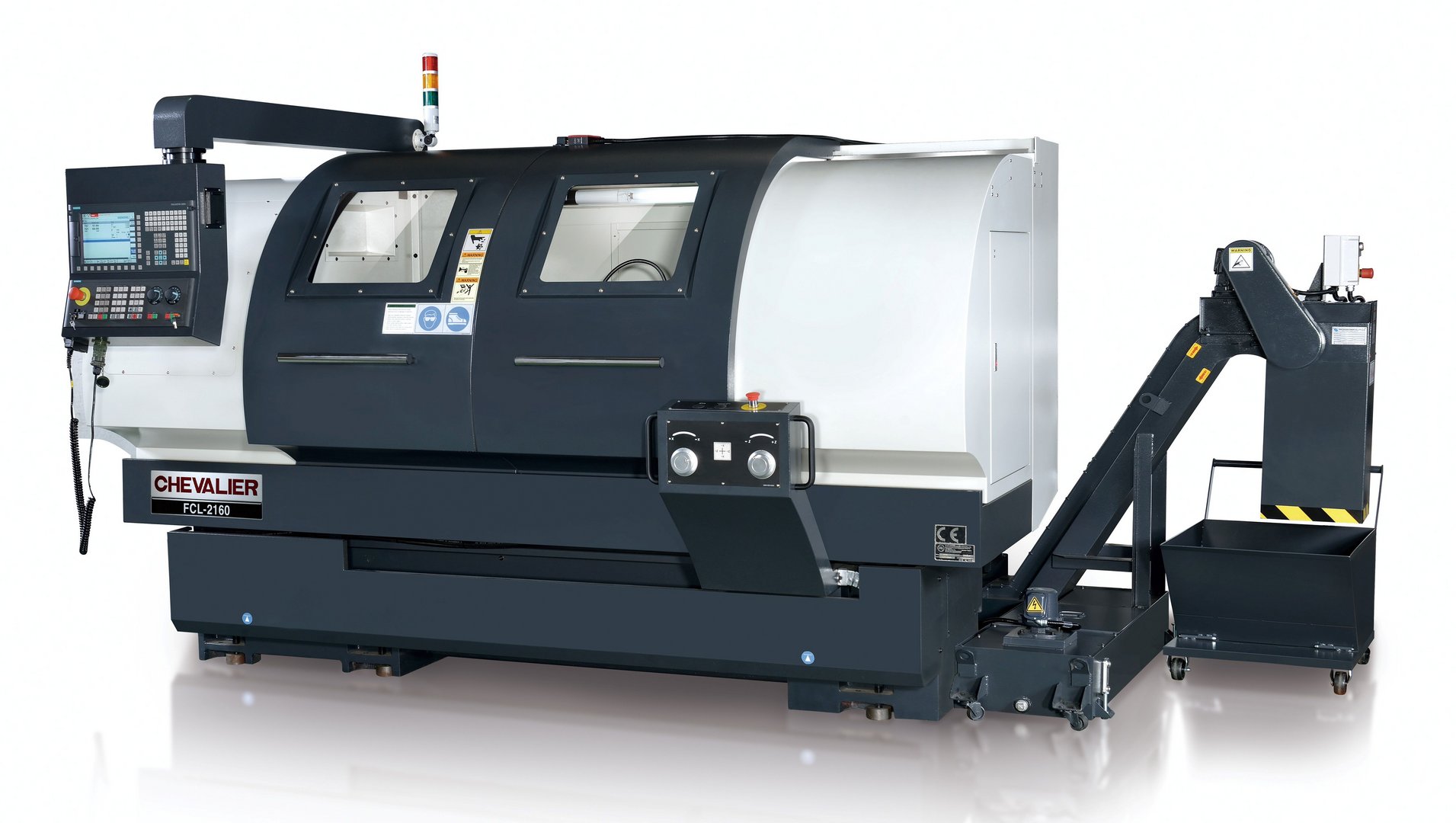

Vollständig geschlossener Spritzschutz mit Schiebetür und Fenster
Spänebehälter mit Kühlmitteltank
Abnahmebericht
LED-Arbeitsleuchte
Kühlmittelsystem
Vorbereitung für Ölkühlsystem

Optionen (Preise auf Anfrage):
Fagor Steuerung anstelle Siemens

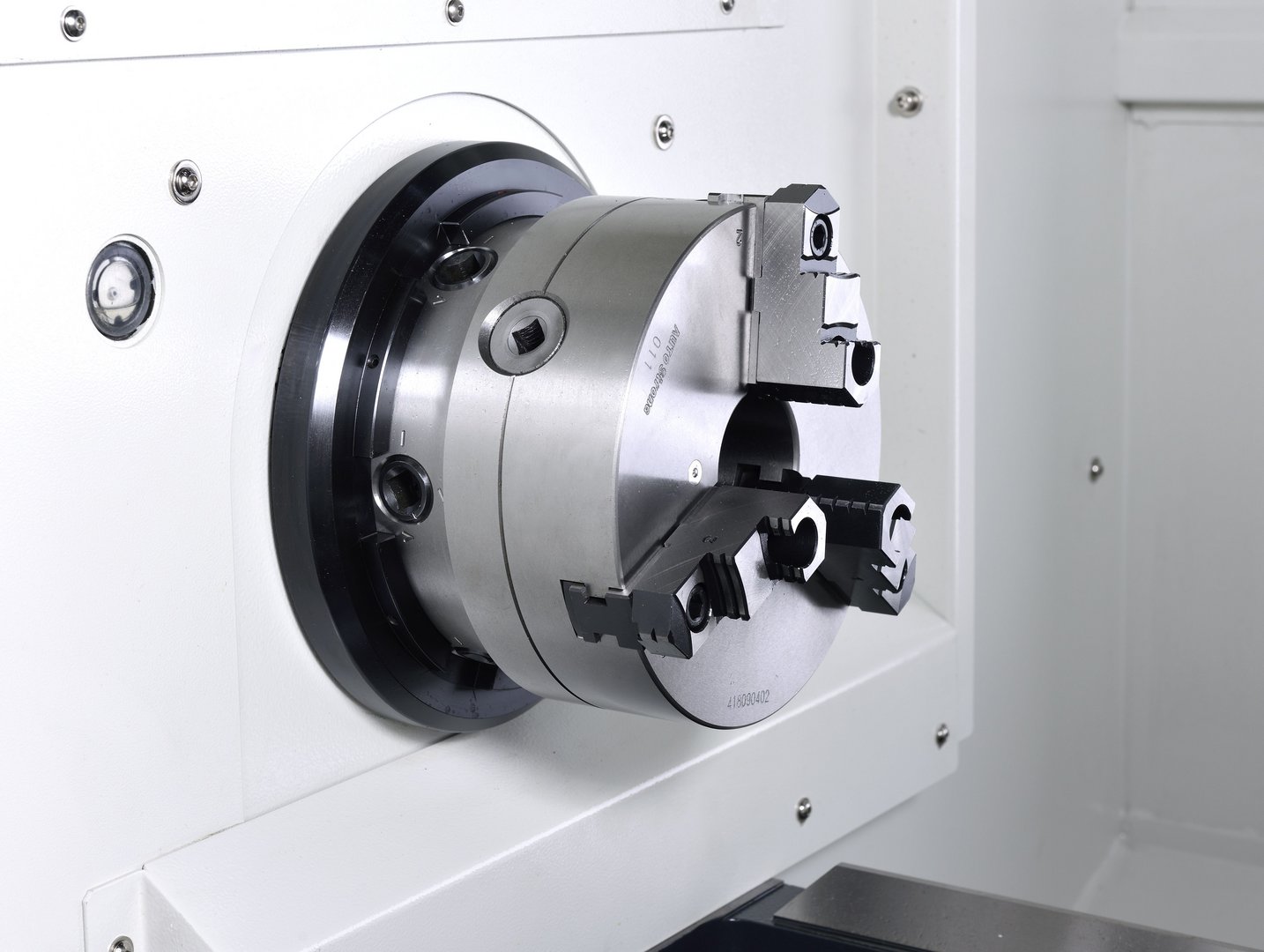

Manuelles oder hydraulisches Spannfutter

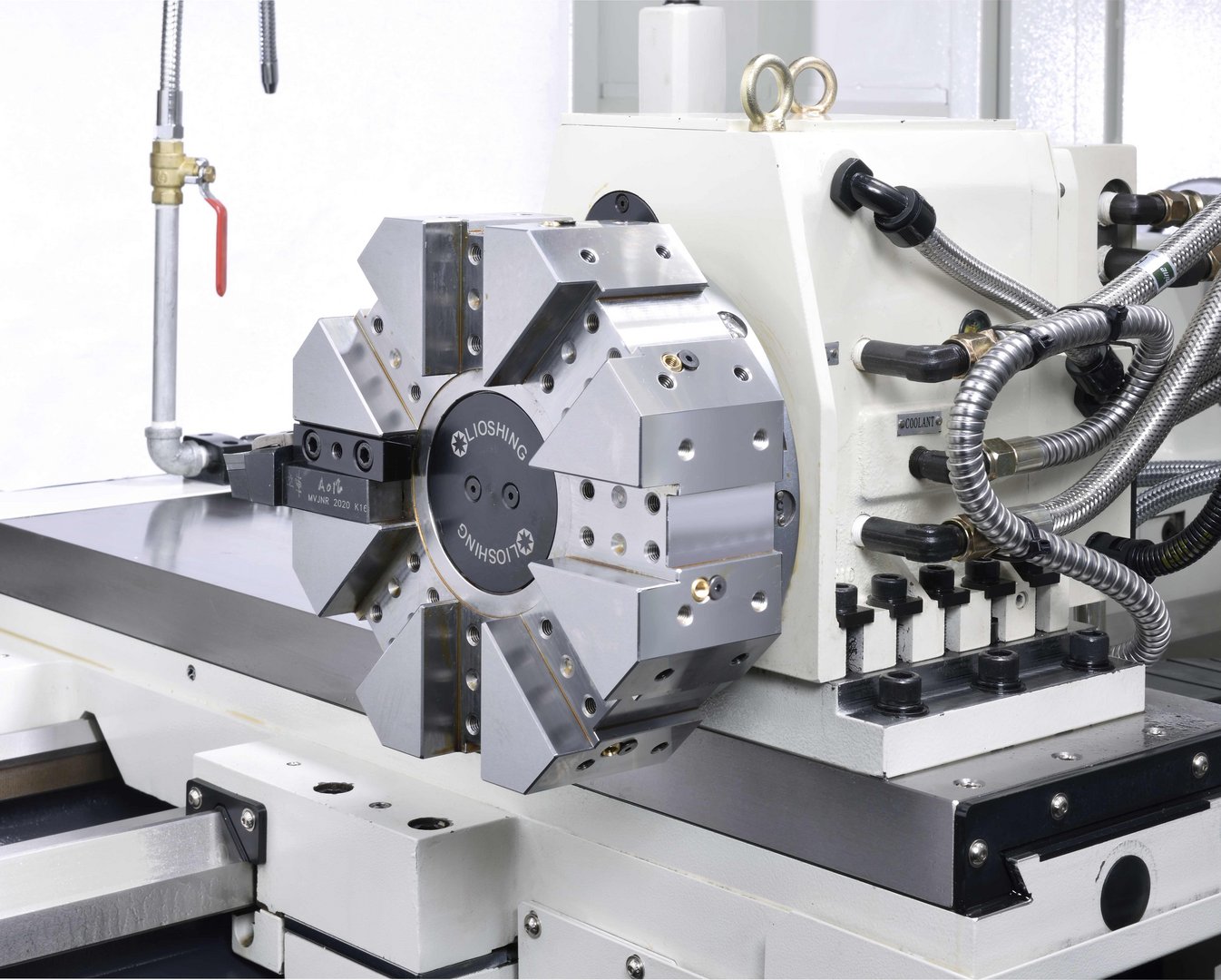

8fach Revolver (VDI, slot type oder BMT Variante), wahlweise mit angetriebenen Werkzeugen
elektrisch drehbarer 4-fach Werkzeughalter
Späneförderer
Hochdruckkühlmittelpumpe
weitere Optionen auf Anfrage

Abmessungen und Gewicht
