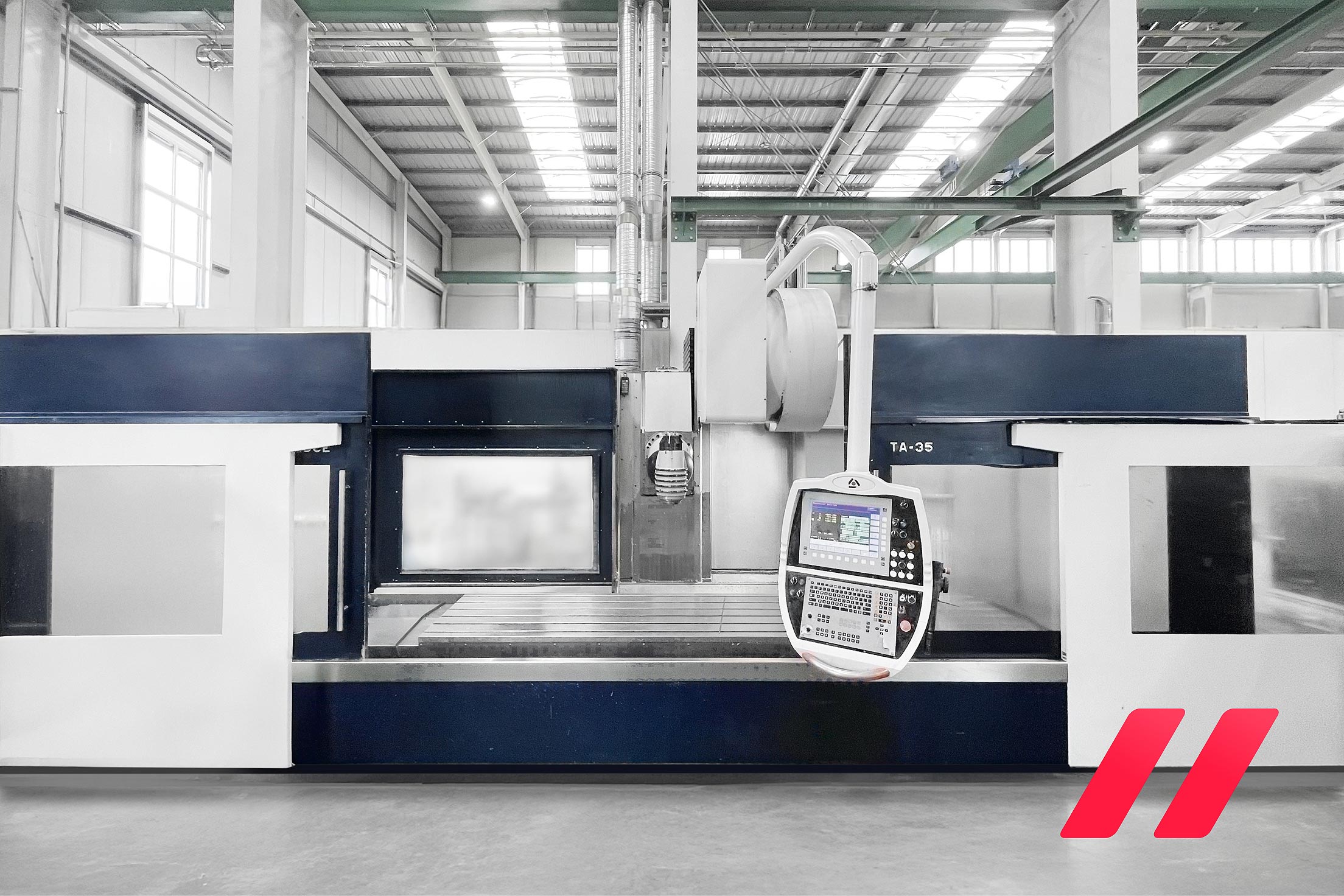

Soraluce TA-A35 Repairfit

RepairFIT by Dornhöfer
Der Unterschied.
Inklusive Installation & Inbetriebnahme!

Baujahr der Maschine: 2007
Kapazitäten / Verfahrweg:
Längs (X): mm 3.500
Senkr (Y): mm 1.250
Quer (Z): mm 1.000

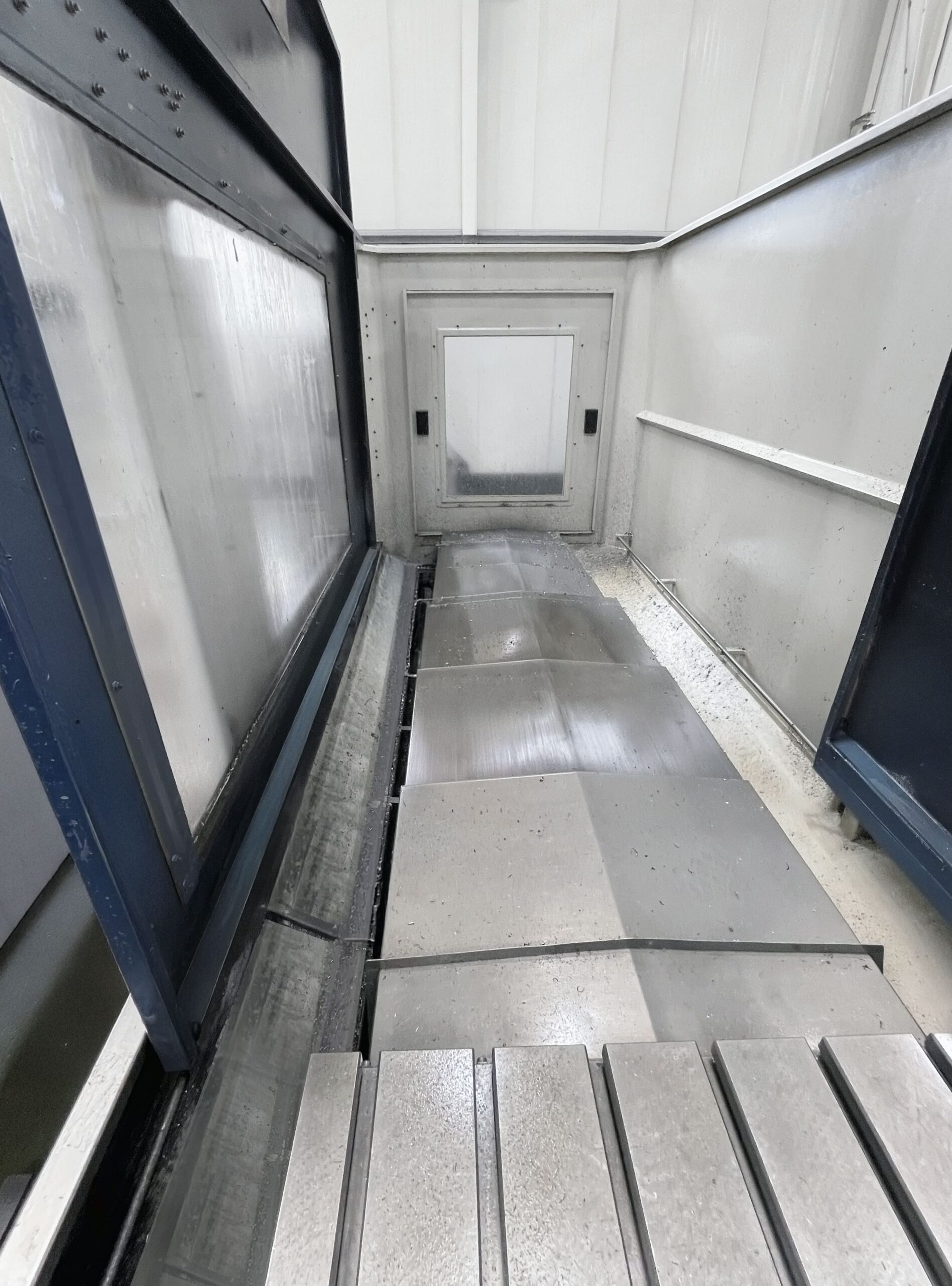

Tischgröße:
Länge: mm 3.700
Breite: mm 850
T-Nuten: 5 x 22 H12
Referenznut: 1 x 22 H8
T-Nutenabstand: 140mm
Lackierung: RAL 5011 (stahlblau)RAL 7035 (lichtgrau)
Werkzeugaufnahme: ISO 50, DIN 69871 AD
Anzugsbolzen: DIN 69872 Form A
Hauptantrieb: Antriebsleistung: 100 % ED KW24
Spindeldrehzahlbereich:
Spindeldrehzahl: min-1 20-3.000
Drehmoment: Nm 479
Max. Vorschubgeschwindigkeit: X-, Y- und Z-Achse mm/min 25.000
Mittlere Beschleunigung: m/s² 2
Gewicht: kg ca. 18.500
HEIDENHAIN iTNC 530 HSCI

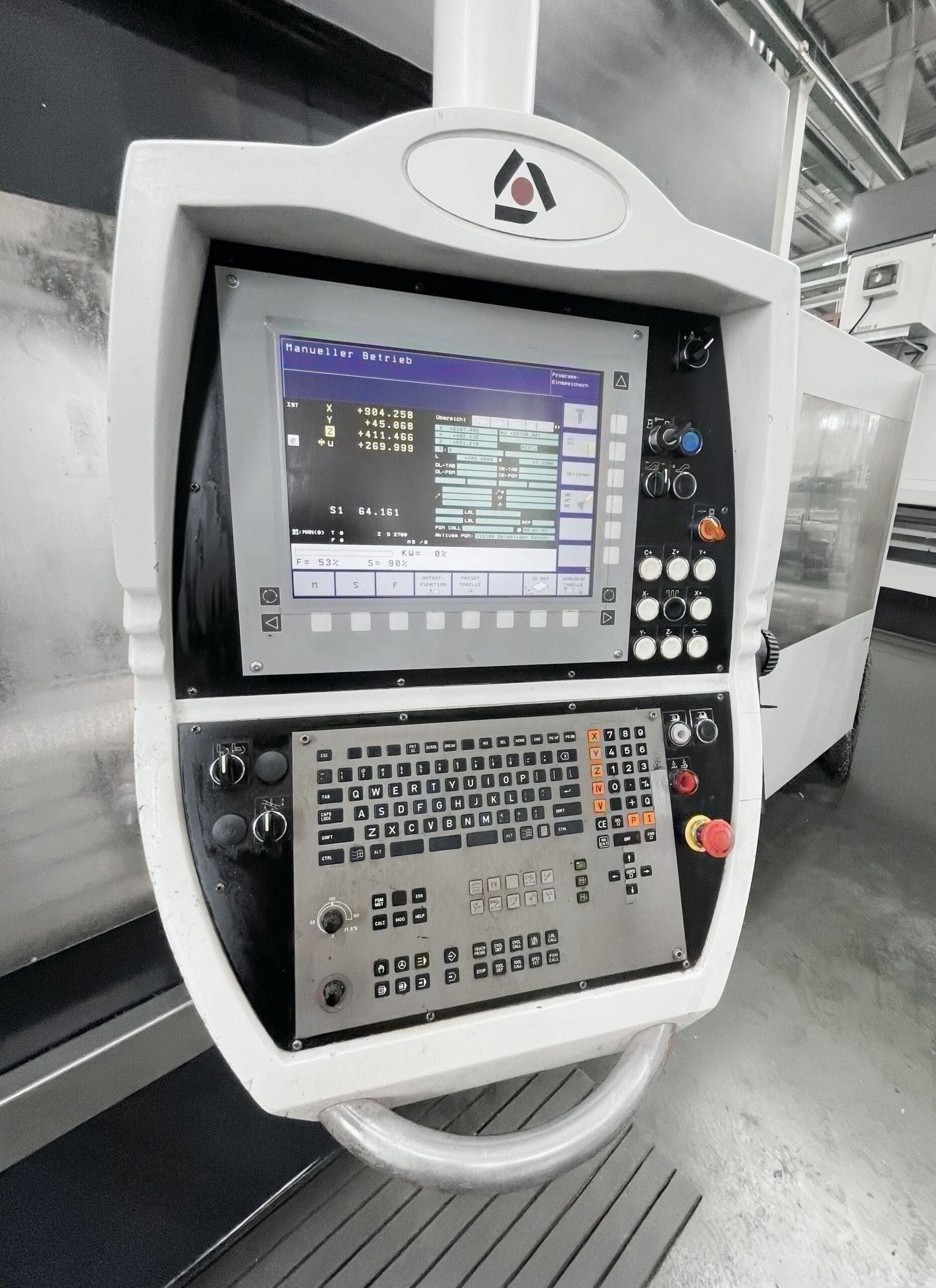

Drehbares Bedienpendel inklusive Heidenhain Steuerung iTNC 530 (1 Prozessor / 4 Achsen)mit Softwareoption 1 und 2.

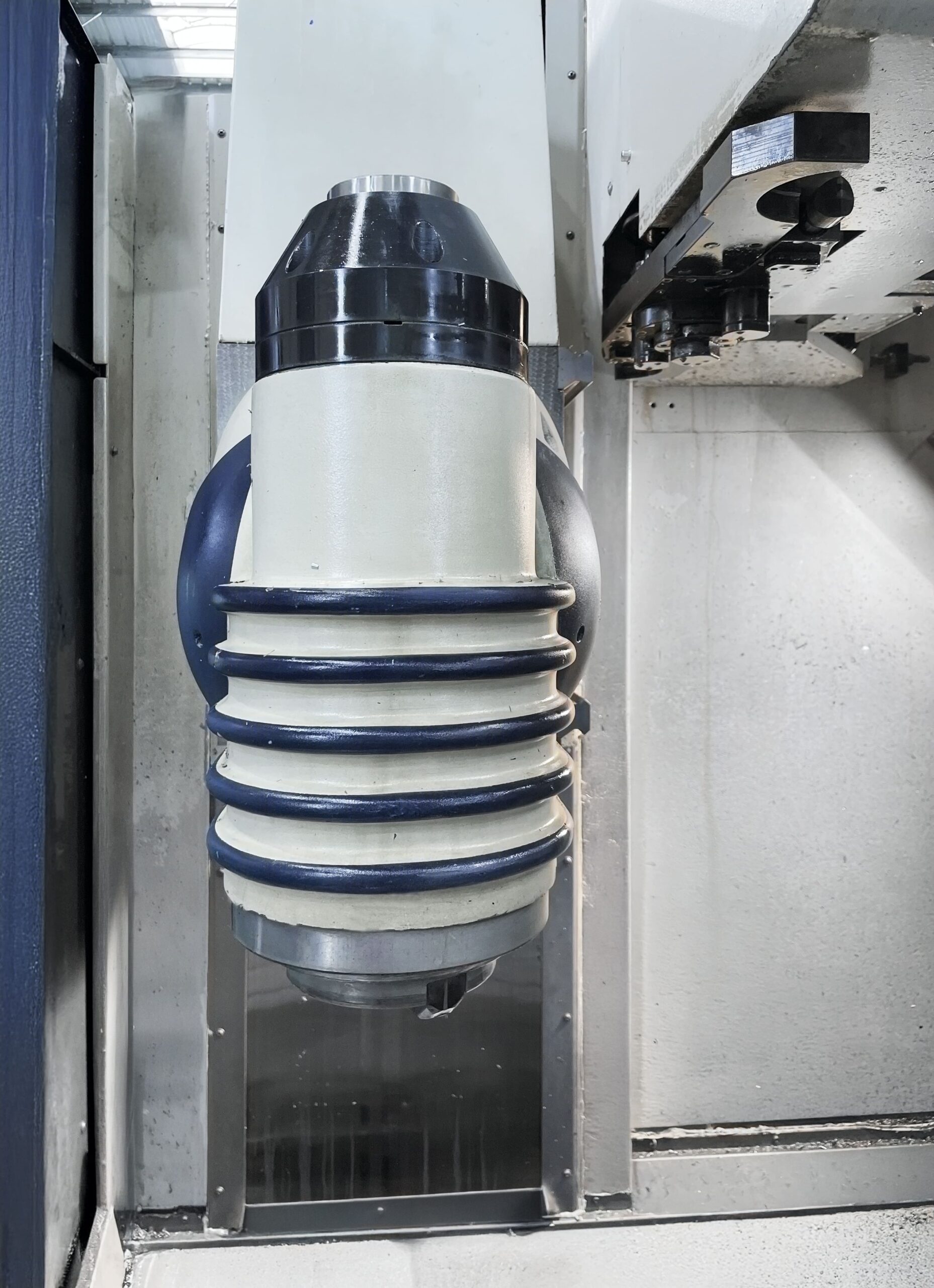

Automatik Fräskopf, Diagonal H4Automatisch indexierender Soraluce „Diagonal“ Fräskopf, Typ H4 / 2 Ebenen mit 2,5° x 2,5° Teilung, 479Nm,
Werkzeuganzugskraft 18.000N.

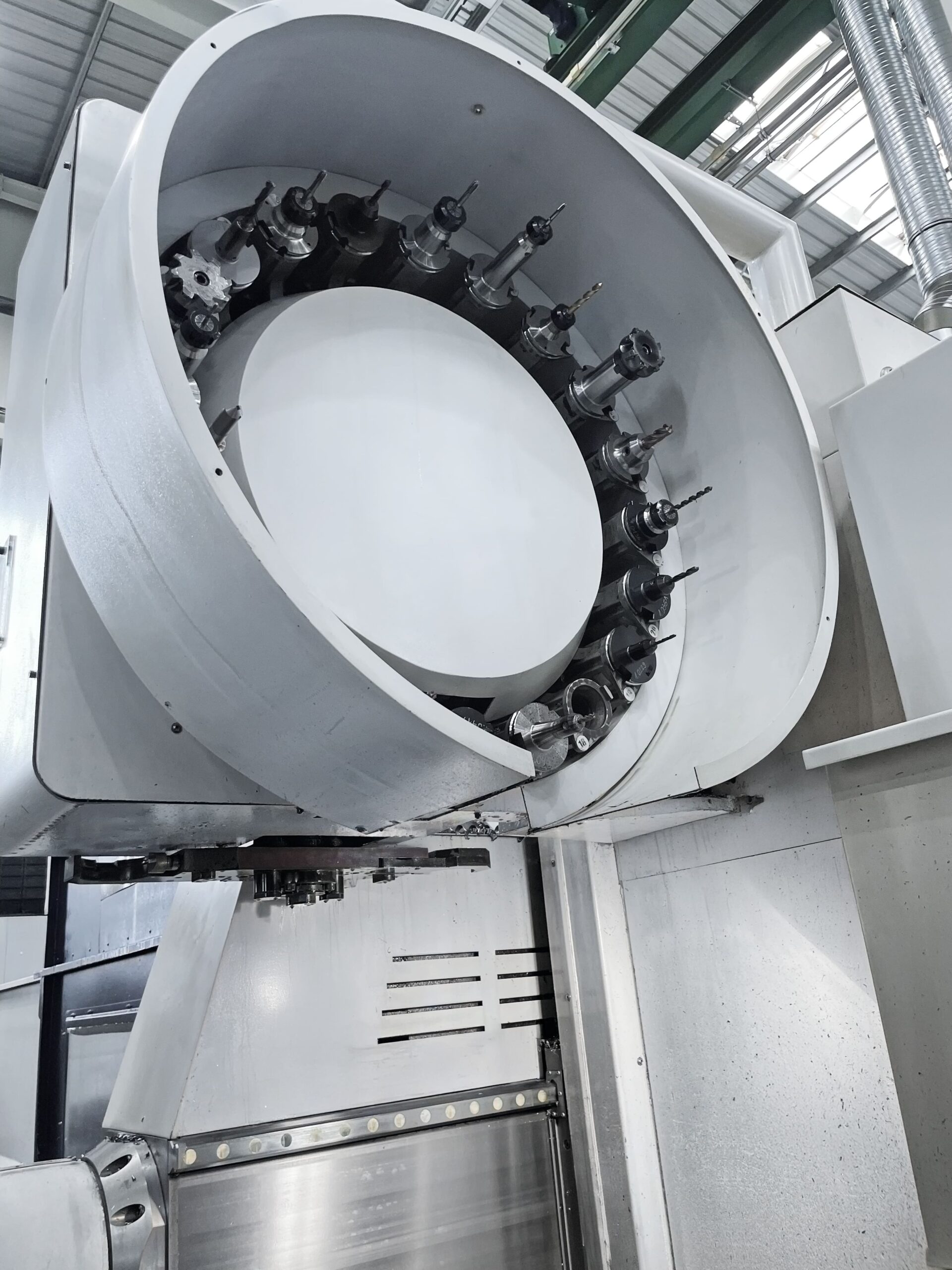

Automatischer Werkzeugwechsler:
Automatischer Werkzeugwechsler (Random-Revolver) mit 20 Magazinplätzen: Der automatische Werkzeugwechsel wird in vertikaler Stellung der Werkzeugspindeldurchgeführt.
Werkzeugdurchmesser max.: 125 mm
Werkzeuglänge max.: 250 mm
Werkzeuggewicht max.: 15 kg
Anzahl Magazinplätze: 20
Späneförderer- Paket: Drei Späneförderer, zwei Längsförderer in Schneckenausführung und ein Querförderer in Scharnierbandausführung mit integriertem Kühlmitteltank, Auswurfhöhe: 1.000mmKühlmittelsystem 2:Kühlmittelschmier-System 2 mit Austritt über Brausekranz und innerer Kühlschmiermittelzuführung nach DIN 69871 Form AD, Tankvolumen 500 I + 150 l Hebetank mit Pumpe, Förderleistung 50l/min, Förderdruck 5/8 bar. Erhöhung Förderdruck der Hochdruckpumpe aus 15 bar.

RepairFIT ist unser bewährtes Angebot für einen profitablen Einstieg in unsere Produktlinien. Die in dieser Linie erhältlichen Maschinen werden nach einem strengen Auswahlverfahren durch uns beschafft und einer gründlichen Prüfung (Deep-Dive-Check) unterzogen. Nach intensiver Reinigung wurden die festgestellten offensichtlichen Mängel und Fehler von unserem fachmännischen Service-Team professionell instandgesetzt.
