HERMLE 5-Achs Bearbeitungszentrum C22-U mit Automatisierung RS2 – 2 Maschinen

Anlagenbeschreibung:

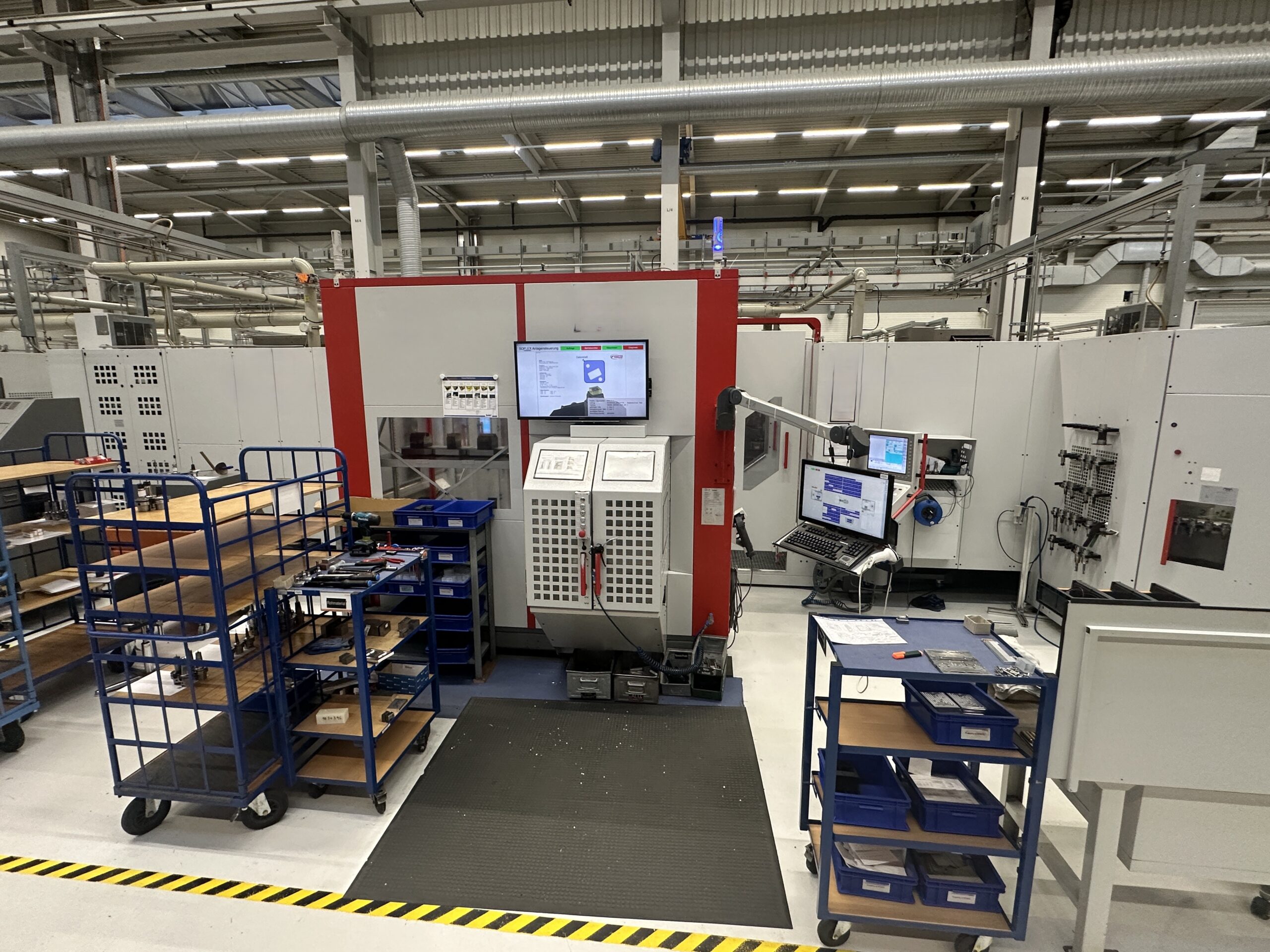

– 2 Stück vollausgestattete Hermle C22-U mit Roboterzelle RS-2
– Steuerung Heidenhain iTNC530
– Anlage am Standort unter Strom zu besichtigen
– Service und Wartungsarbeiten wurden von Hermle durchgeführt

Maschinenstunden:
Maschine 1: Programmlauf EIN: 44.402h / Spindel EIN: 34.623h
(letzter Spindeltausch: 10/2018)
Maschine 2: Programmlauf EIN: 42.936h / Spindel EIN: 33.738h
(letzter Spindeltausch: 09/2024)

Maschinenbeschreibung: (idente Spezifikationen der beiden Maschinen)
Verfahrwege und Geschwindigkeiten:
X-Achse (Längs): 450 mm
Y-Achse (Quer): 600 mm
Z-Achse (Vertikal): 320 mm

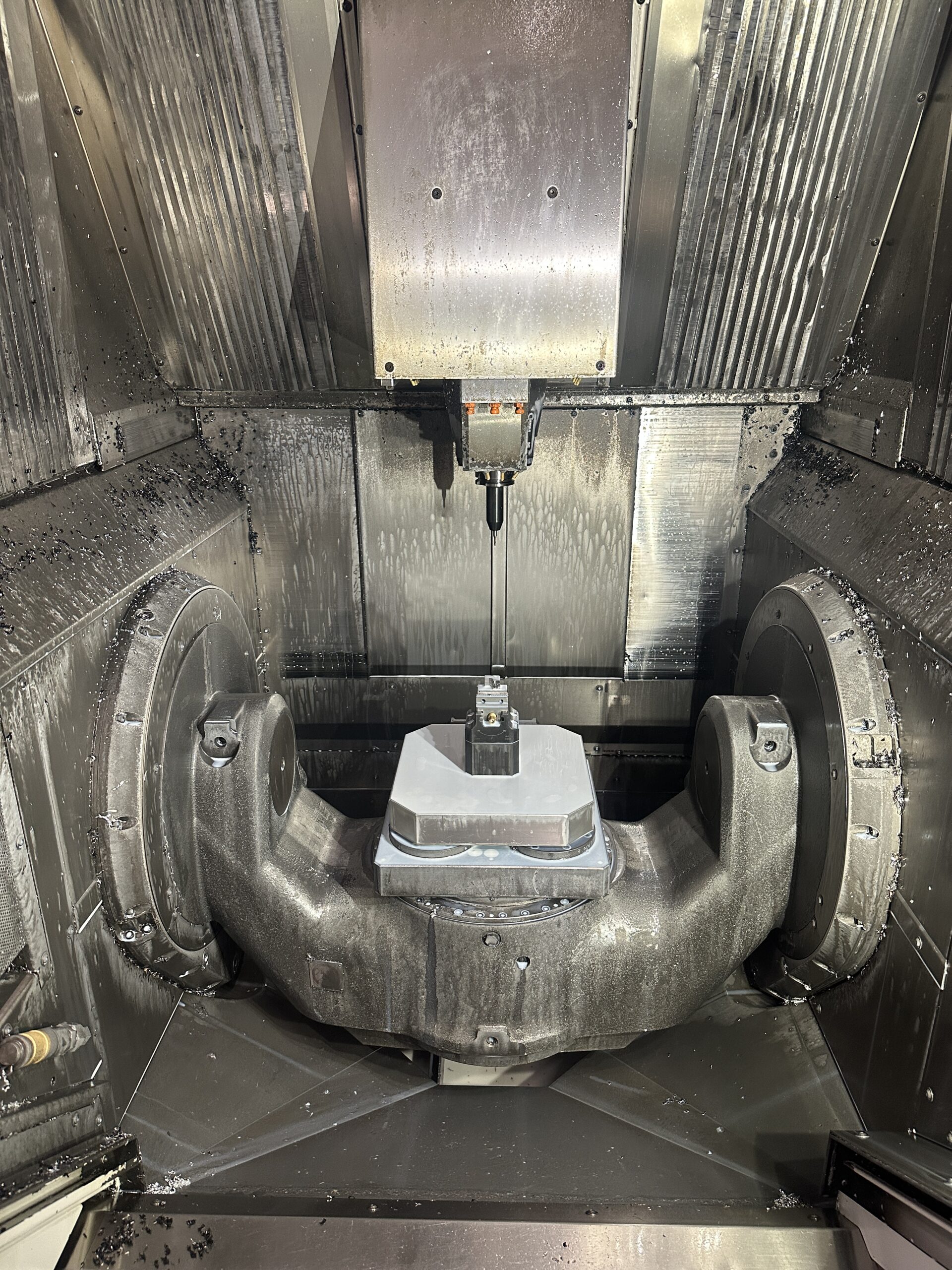

NC-Rundtisch mit Spannsystem Parotec: DM320 mm
Eilgang X-, Y-, Z Achse: 45.000 mm/min

Steuerung:

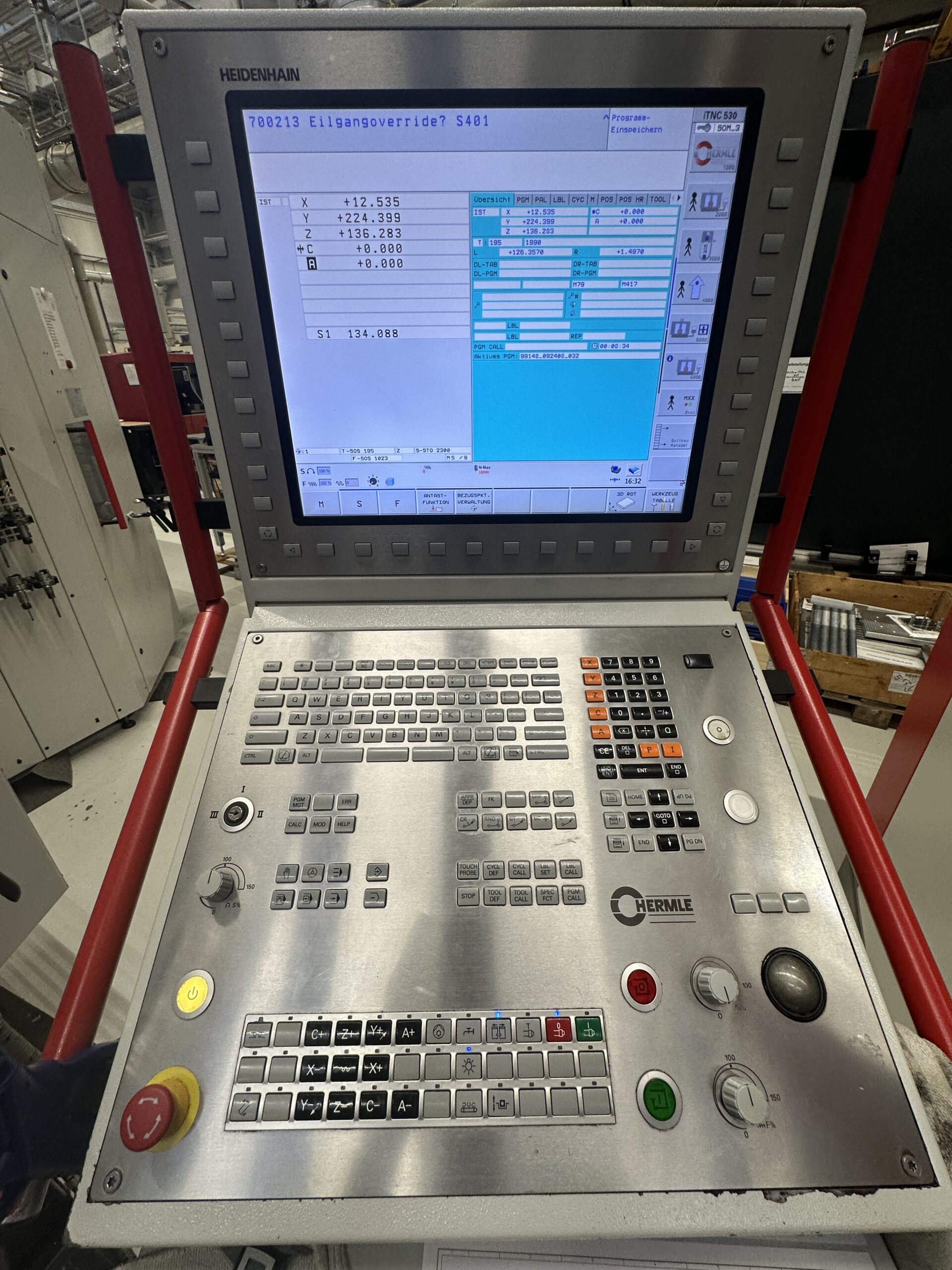

Heidenhain iTNC530 mit Farbbildschirm

Frässpindel:
Drehzahlbereich: 18.000 min-1
Leistung 40%ED: 25KW / 80Nm
Werkzeugaufnahme: HSK 63

Kühlmittelanlage und Späneentsorgung:
Kühlmittel Außen mit 3 Düsen: 6 bar
Kühlmittel Innen: 80 bar
Innenluft und Außenluft
Späneförderer in Kratzbandausführung mit Papierbandfilter

Automatischer Werkzeugwechsler:
Werkzeugaufnahme: HSK 63
Anzahl Plätze: 142
55 Plätze im Pick-Up und 87 Plätze im Zusatzmagazin

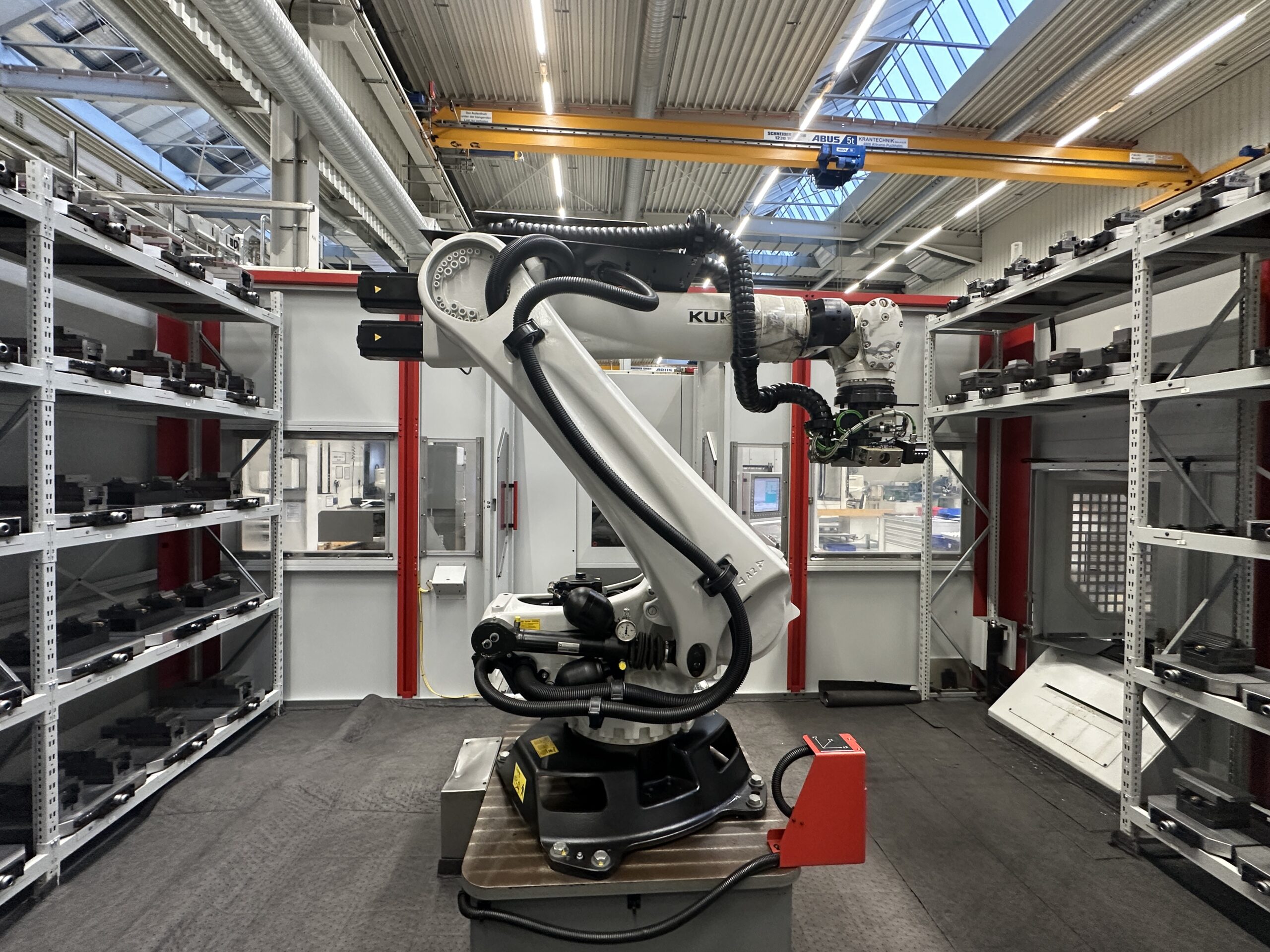

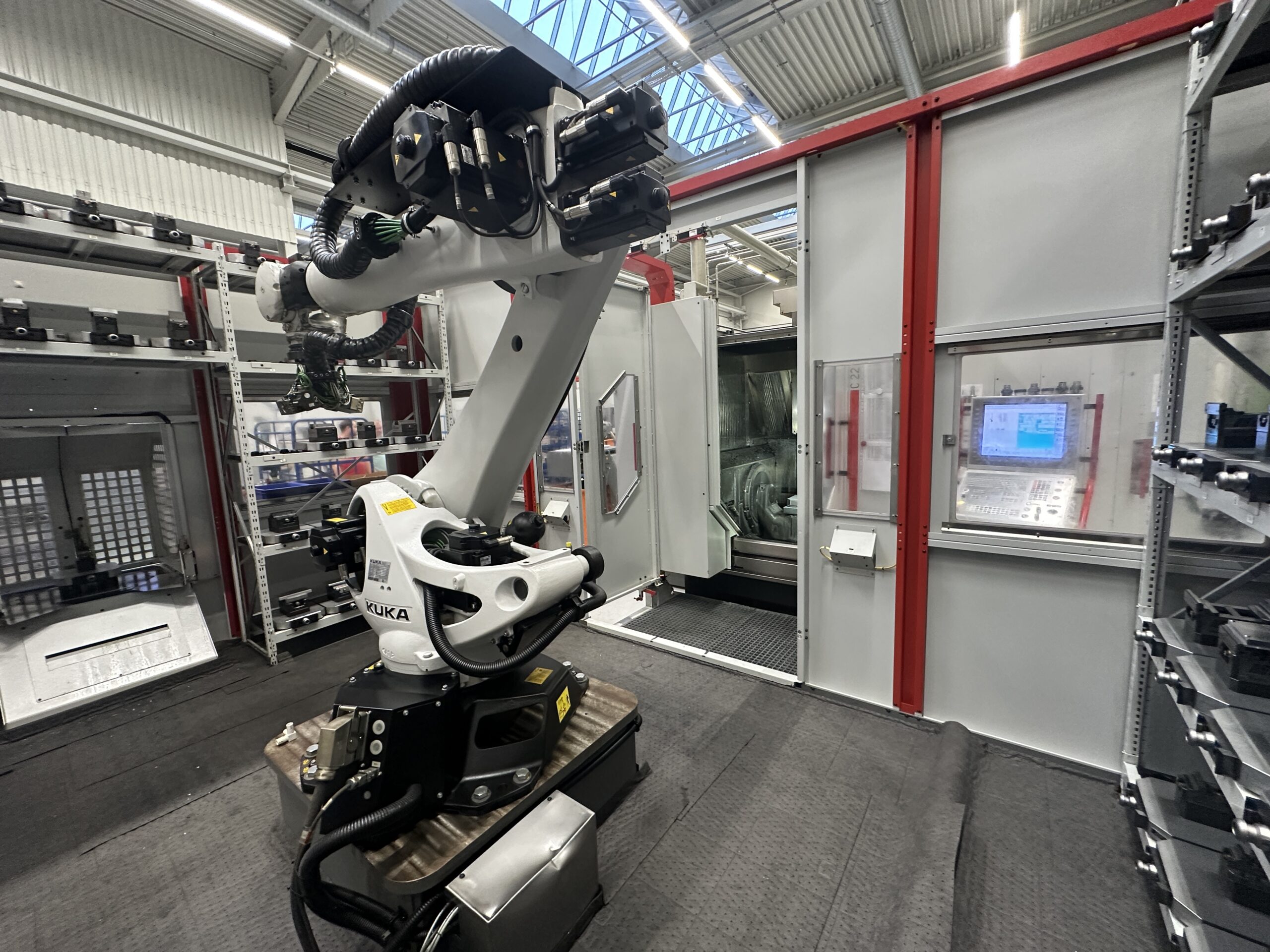

Roboterzelle RS-2 mit Leittechnik SOFLEX:

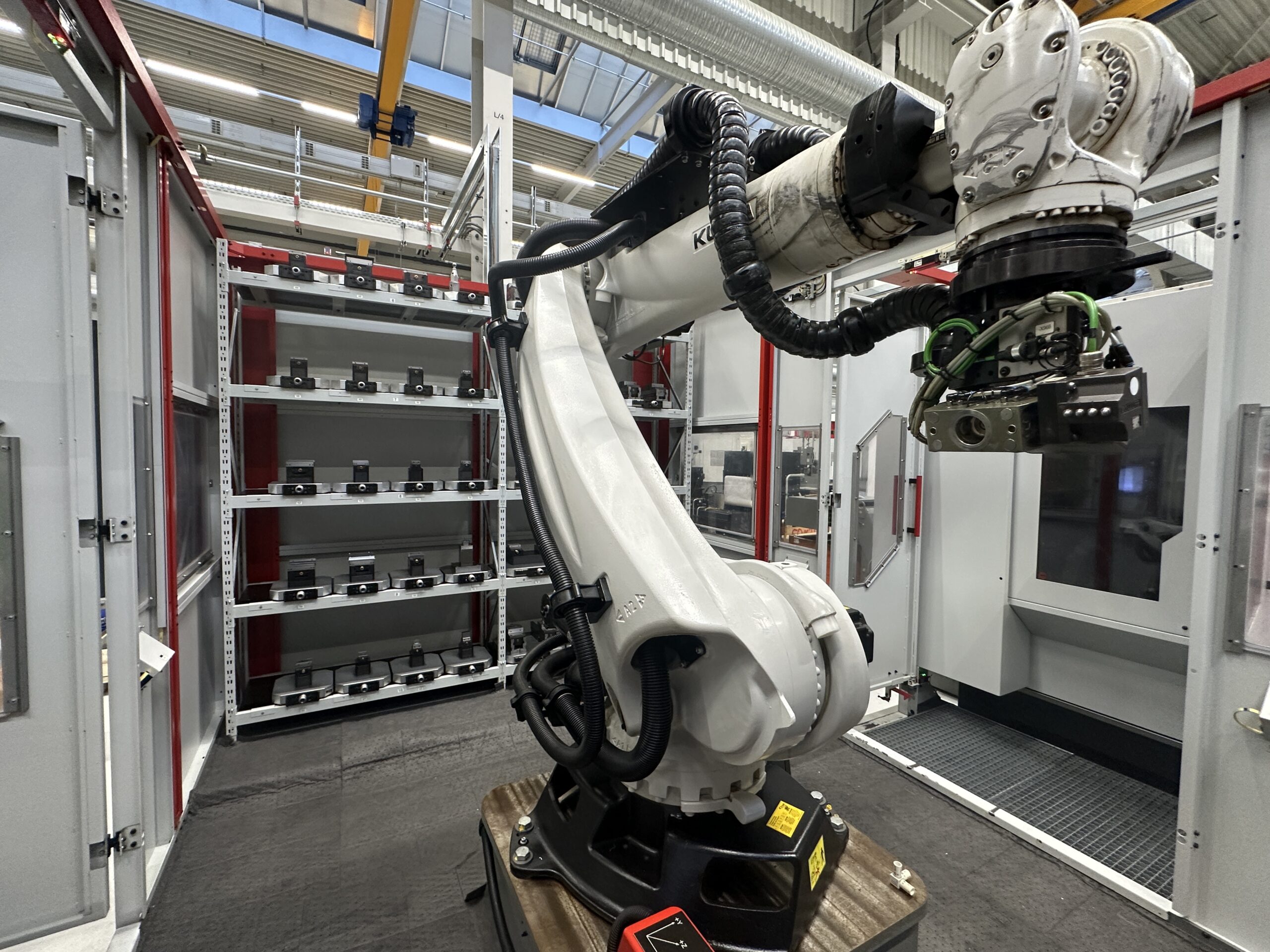

KUKA KR210 mit Transfergewicht max: 210kg (inkl. Greifer)

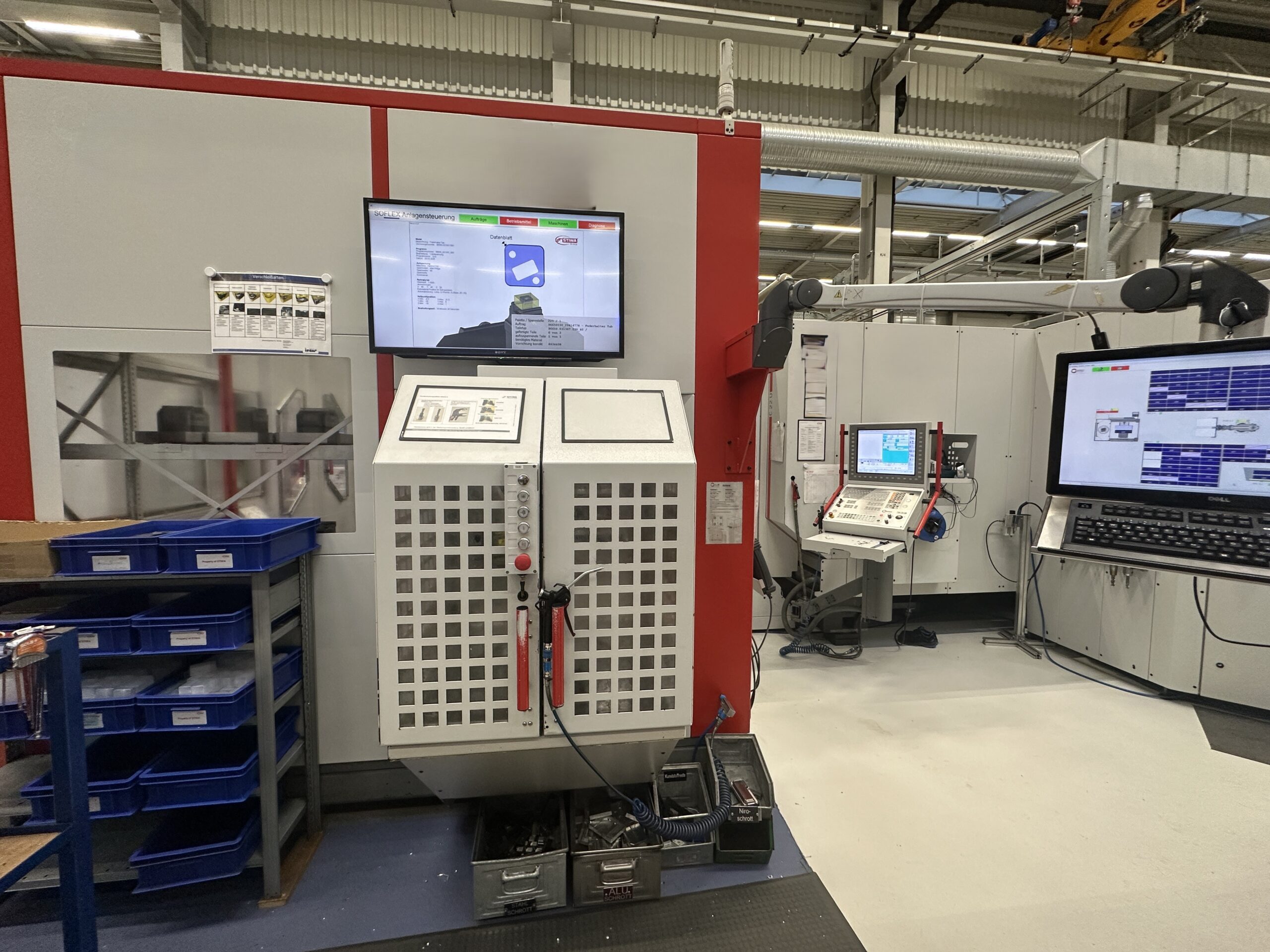

Rüstplatz

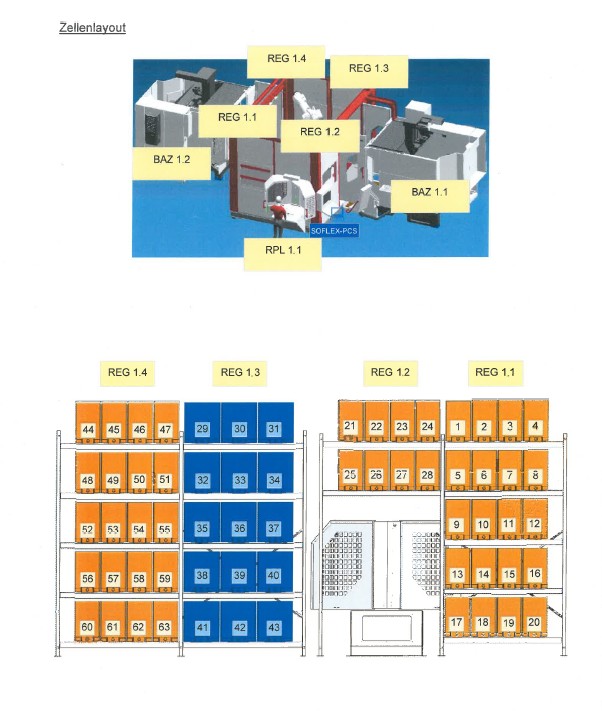

2 Palettentypen – Doppelgreiferausführung
15 Stück für Paletten: 400×400
48 Stück für Paletten: 280×280
Trägerpaletten im Lieferumfang
Keine Spannmittel

Weitere Ausstattung:
› manuelles Kabinendach
› Elektr. Wärmekompensation iTNC
› Messtaster Heidenhain
› BLUM Werkzeugbruch/Vermessung in den Seitenwangen verbaut
› Späneschwemmpistole
› Bettspülung
› Vorbereitung für Absaugung
› Autom. Kabinentüren
› Verbundglasscheiben
› Statusleuchte
› Softwareoption KinematicOpt
› Heidenhain DNC
› Betriebsanleitung / Dokumentation
